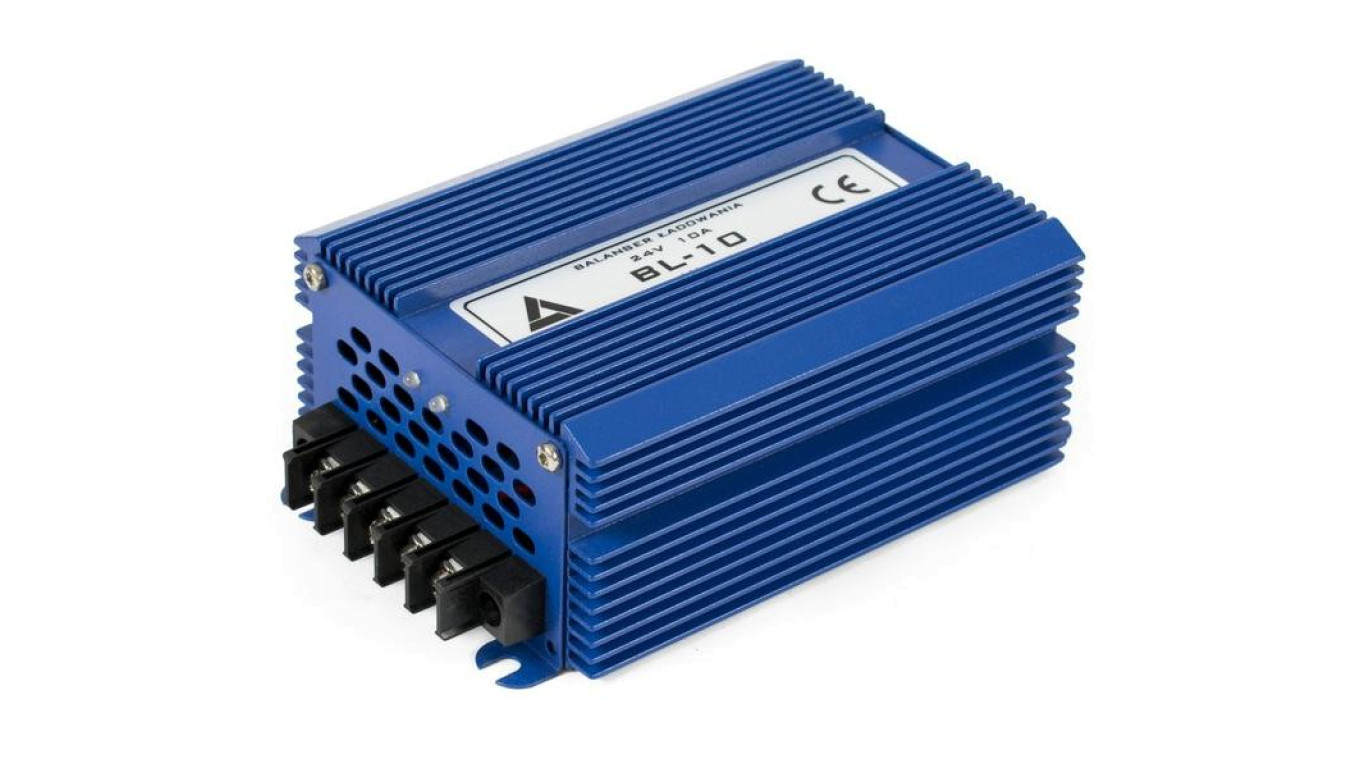

Opis produktu
Balanser ładowania, zwany również potocznie wyrównywaczem napięć to urządzenie służące do
utrzymywania na tym samym poziomie napięć akumulatorów 12 V
połączonych ze sobą w układzie szeregowym.
Dzięki temu poszczególne akumulatory układu
chronione są
przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów. Zasada działania polega na
niezależnym pomiarze napięć dwóch akumulatorów 12V
połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Charakterystyka pracy:
Urządzenie pracuje w całym zakresie dopuszczalnych dla akumulatora napięć, zawsze starając się utrzymać równe wartości napięcia na nich
W całym zakresie napięć oraz zarówno podczas ładowania jak i rozładowywania akumulatorów balanser kompensuje różnicę w pojemności akumulatorów tak by proces ładowania i rozładowania odbywał się optymalnie
Przy dużych różnicach naładowania akumulatorów w każdych warunkach gwarantuje transfer energii z akumulatora bardziej naładowanego do mniej naładowanego tak by napięcia na nich były równe
Dzięki dużej wydajności prądowej doskonale nadaje się zarówno do akumulatorów o pojemnościach do 100 Ah – wersja BL 5 (kompensuje prąd ładowania i rozładowania do 5A) oraz powyżej 100Ah wersja BL 10 ( kompensuje do 10A)
W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:
36V – 3 akumulatory i 2 balansery
48V – 4 akumulatory i 3 balansery
Specyfikacja:
napięcie zasilania:
15V ÷ 30V
zakres napięć balansowanych:
18V ÷ 30V
maksymalny prąd balansujący:
10A
zalecana pojemność akumulatora:
80Ah ÷ 240Ah
zabezpieczenie przeciążeniowe:
11A
bezpiecznik:
15A
zabezpieczenie termiczne:
70 St. C
pobór prądu bez obciążenia:
13mA
zakłócenia na wyjściu:
poniżej 50mV
zakłócenia na wejściu:
poniżej 50mV
zakres temperatury pracy:
-25 do 50 St.C
obciążalność złącza alarm:
2A
sprawność:
92%
chłodzenie:
aktywne (wentylator)
wyprowadzenia:
5x złącze śrubowe M4
obudowa:
aluminiowa
stopień ochrony:
IP21
wymiary (dł. x sz. x wys.):
150x95x55 mm
waga:
500g
