Opis produktu
Domowa elektrownia off-grid.

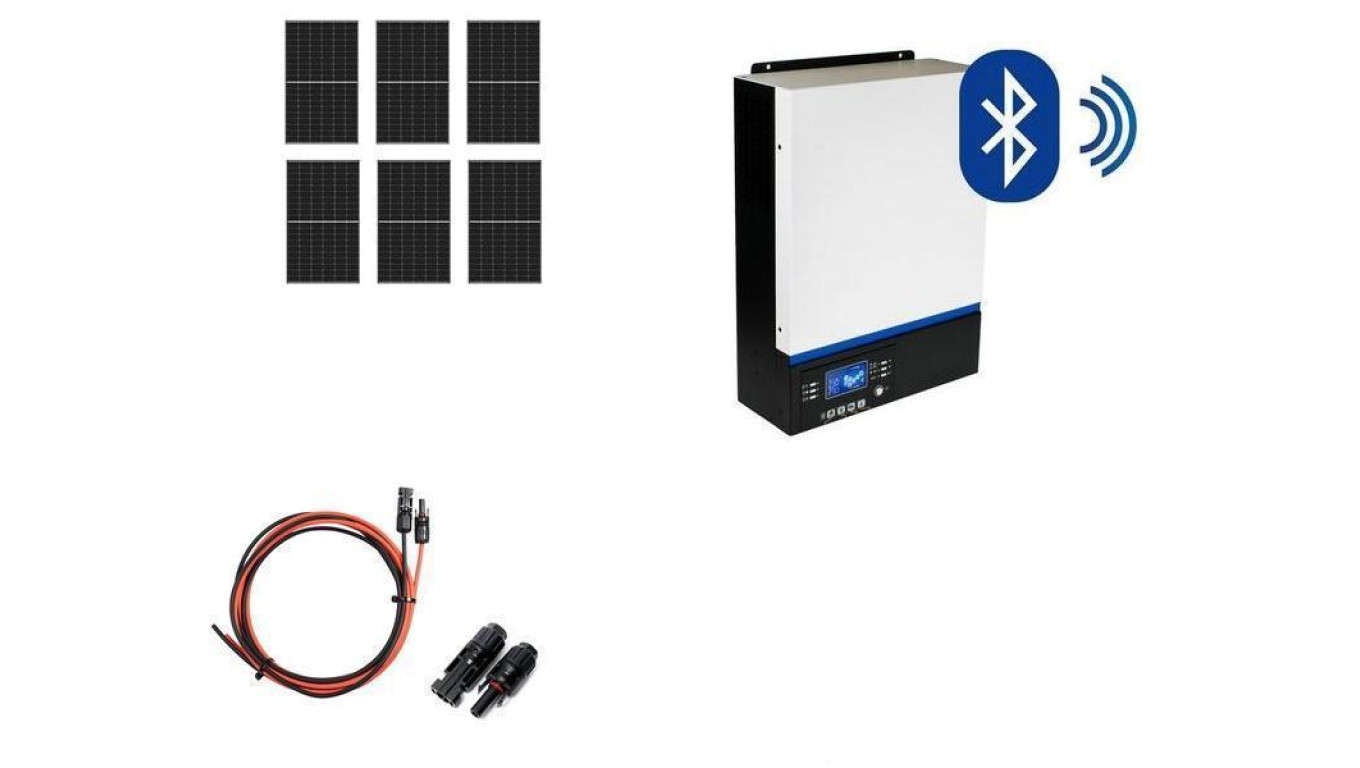

Zestaw składa się z
6 paneli
monokrystalicznych o mocy
430W każdy
, inwertera hybrydowego
ESB-3kW-24
, zabezpieczenia DC/DC, rozłącznika izolacyjnego oraz kompletnego okablowania o długości
25 metrów
zakończonego złączami
MC4
.
Instalacja
off-grid nie wymaga
zgłoszenia i akceptacji zakładu energetycznego.
Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.
Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.
Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.
Zestaw zawiera:
6
monokrystalicznych paneli PV o mocy
430W
Hybrydowy
inwerter solarny
ESB-3kW-24
Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A
Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
komplet przewodów
25 metrów
ze złączami
instrukcję instalacji
Dane techniczne inwertera:
PARAMETRY WEJŚCIOWE
Nominalne napięcie wejściowe: 230 VAC
Zakres napięcia wejściowego: 90-280 VAC
Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)
PARAMETRY WYJŚCIOWE
Napięcie wyjściowe: 230 VAC
Moc ciągła (zasilanie z sieci): 3000VA
Moc ciągła (zasilanie PV / AKU): 1500W
Sprawność: 93%
Czas przełączenia: 15 ms
Przebieg napięcia na wyjściu: Czysta Sinusoida
AKUMULATOR
Napięcie akumulatora: 24 VDC
Napięcie ładowania akumulatora: 27 VDC
Zabezpieczenie przed przeładowaniem akumulatora: 33 VDC
Obsługiwane akumulatory: AGM, GEL, Trakcyjne, Samochodowe, LiFePo4 (16S, BMS 150A), Li-Ion (14S, BMS 150A)
Zakres napięcia pracy 24V: 21 VDC-31 VDC
Minimalna pojemność: 100Ah
ŁADOWANIE
Rodzaj ładowania: MPPT
Maksymalna moc paneli PV: 2000W
Zakres napięcia pracy MPPT: 120-380 VDC
Maksymalne napięcie obwodu paneli PV: 400 VDC
Maksymalny prąd ładowania z paneli PV: 60 A
Maksymalny prąd ładowania z sieci: 40 A
Maksymalny prąd ładowania: 60 A
WYMIARY WAGA
Wymiary Gł. x Sz. x Wys. [mm]: 100 x 280 x 390
Waga [kg]: 8.5
EAN: 5903332566433
WARUNKI PRACY
Temperatura pracy: -10°C ~ +50°C
Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
Stopień ochrony (IP): IP21
Panel fotowoltaiczny Kingdom Solar KD-M430 N-type 430W
Moc nominalna Pmax (W): 430
Tolerancja mocy Pmax Maximum: 0 ~ +3
Maksymalne napięcie Vmp [V]: 32.38
Prąd w mocy nominalnej lmp [A]: 13.28
Napięcie obwodu otwartego VOC [V]: 38.95
Zabezpieczenie zwarciowe [A]: 25
Prąd zwarciowy [A]: 13.73
Wydajność modułu [%]: 21.5
NOTC: 48°C (+-2)
Współczynnik temperatury Pmax: -0.29%/C
Współczynnik temperatury Voc: -0.25%/C
Współczynnik temperatury Isc: +0.045%/C
Maksymalne napięcie pracy: 1500VDC
Temperatura robocza: -40°C +85°C
Maksymalny prąd zwrotny [A]: 25
Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
Ogniwa: Mono 60×180 mm
Ilość ogniw: 108 (6×18)
Wymiary modułu [mm]: 1722×1134×30
Waga [kg]: 21.3
Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
Skrzynka przyłączeniowa: IP68 z 3 diodami bypass
Przewody: 4mm2, (+)30cm, (-)30cm
Konektory: MC4-kompatybilne
