Opis produktu

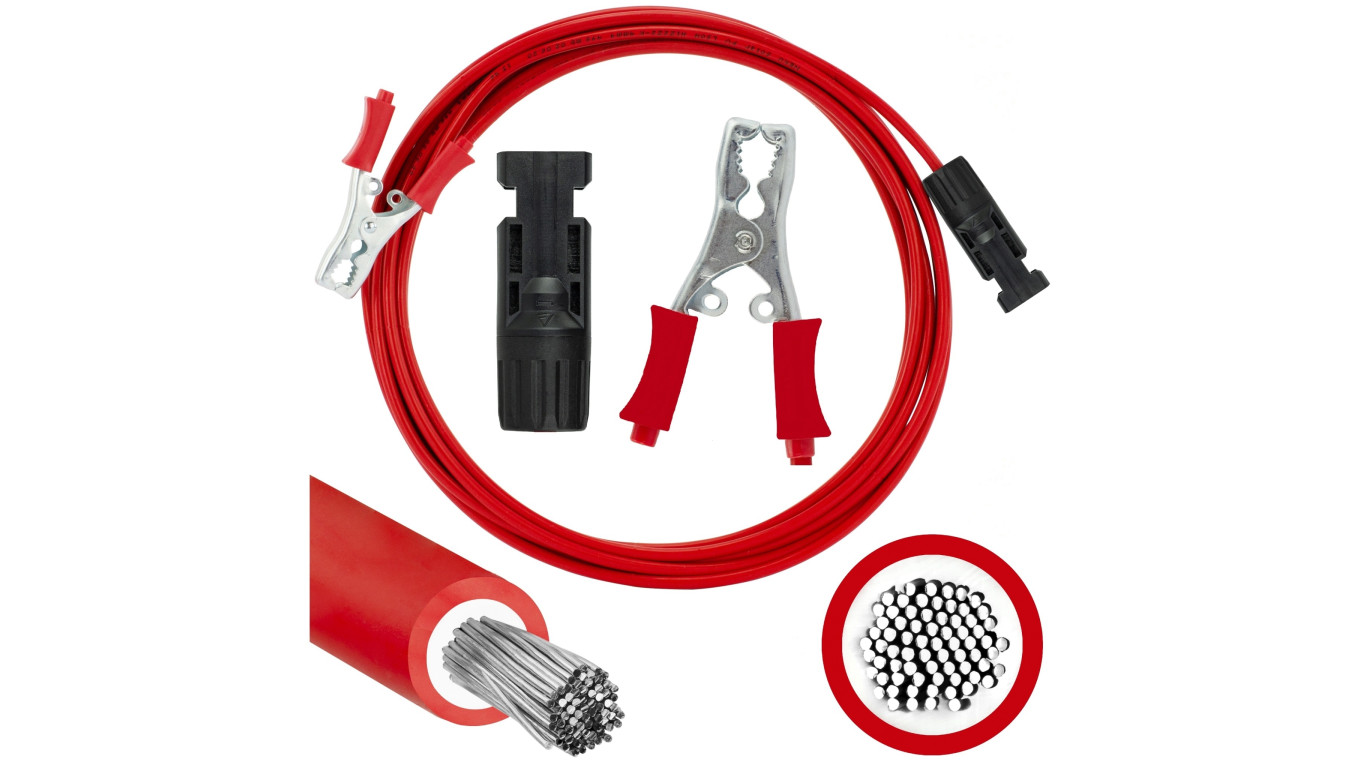

Wysokiej jakości kabel przyłączeniowy wykonany na bazie jednożyłowego, polskiego przewodu
H1Z2Z2-K
marki NEKU, zakończony z jednej strony
wtykiem typu MC4
oraz z drugiej
krokodylem 40A.
Napięcie znamionowe: 0,6 / 1kV AC
Napięcie pracy: 1,5kV DC, zgodny z EN 50618
Przewód został wyprodukowany specjalnie pod
zastosowania solarne.
Można go użytkować zarówno wewnątrz, jak i na zewnątrz budynków. Idealnie sprawdza się przy
podłączaniu akumulatorów
do instalacji PV.
Polski przewód solarny H1Z2Z2-K 4mm² NEKU
Jednożyłowy kabel solarny z elastyczną żyłą wielodrutową wykonaną z ocynowanych miedzianych drutów, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Odporny na promieniowanie UV oraz szkodliwe warunki atmosferyczne. Powłoka LSOH zapewnia niską emisyjność oraz toksyczność dymów. Spełnia wymagania norm PN-EN 50618:2015-03 oraz PN-EN 60228:2007.
Konstrukcja:
Powłoka:
sieciowane tworzywo bezhalogenowe
Izolacja:
sieciowane tworzywo bezhalogenowe, kolor biały
Żyła:
elastyczna linka, z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Specyfikacja:
Producent: NEKU
Napięcie znamionowe: 0,6 / 1kV AC
Napięcie pracy: 1,5kV DC, zgodny z EN 50618
Rezystancja izolacji: 1000 MΩ/km
Napięcie probiercze badania 50Hz: 4000V
Znamionowy przekrój żyły: 4,00 mm²
Średnica zewnętrzna przewodu: 5,35 mm
Największa dopuszczalna średnica drutu w żyle: 0,31 mm
Nominalna grubość ścianki izolacji: 0,7 mm
Nominalna grubość ścianki powłoki: 0,8 mm
Min. rezystancja izolacji przy 20°C: 580 MΩ.km
Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: – 40°C
Maksymalna temperatura żyły podczas pracy przewodu: +90°C
Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
Obciążalność prądowa: test zgodnie z EN 50618
Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
Odporność na promieniowanie UV: test zgodnie z normą EN 50618
Płomienioodporność: wg DIN EN 60332-1, LSOH
Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
Wtyk solarny typu MC4
Prąd znamionowy: 32A
Napięcie znamionowe: 1000 VDC
Napięcie testowe: 6000 V
Materiał izolacji: PPO (polipropylen)
Stopień ochrony: IP67
Połączenie z kablem: zaciskowe
Temperatura pracy: (-40°C) – (+90°C)
Norma: EN55032
Krokodyl izolowany 40A
Prąd maksymalny: 40A
Długość całkowita: 80 mm
Rozstaw szczęk: optymalny 14 mm, max 20 mm
Kolor: czerwony
