Opis produktu
Wysokiej jakości giętki przewód jednożyłowy przeznaczony do instalacji fotowoltaicznych, z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Produkt spełnia rygorystyczne wymagania norm PN-EN 50618 oraz PN-EN 60228, a także posiada bardzo wysoką klasę reakcji na ogień – Dca (konkurencyjne przewody cechuje niższa klasa Eca). Może być używany zarówno wewnątrz, jak i na zewnątrz budynków, a także bezpośrednio w ziemi. Powłoka zewnętrzna zapewnia promieniowanie UV oraz warunki atmosferyczne. Przewidywany okres eksploatacji wynosi 25 lat.
Jako jedyny na rynku przewód nadaje się do bezpośredniego układania w ziemi!
Potwierdzone badaniami wykonanymi w UL LLC Laboratory (Nowy Jork, USA) – projekt numer 4790117513, norma UL 854.
Charakterystyka:
Wyprodukowany specjalnie pod zastosowania solarne
Napięcie pracy 1,5kV (1,8kV) DC (zgodnie z EN 50618)
Napięcie znamionowe 1,0/1,0 kV AC
Żyła wykonana z ocynowanych miedzianych drutów
Wysoka giętkość
W pełni bezhalogenowe
Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
Niska emisyjność oraz toksyczność dymów (LSOH)
Niska chłonność wody
Bardzo dobre własności mechaniczne
Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
Możliwość układania bezpośrednio w ziemi
Zastosowanie:
Przewody solarne NEKU są przeznaczone do wykonywania połączeń pomiędzy modułami fotowoltaicznymi i pomiędzy ciągami modułów, a także jako przewody łączące zespoły modułów z inwerterem (falownikiem). Dzięki wysokiej wytrzymałości środowiskowej nadają się do okablowania każdego rodzaju systemu fotowoltaicznego, od paneli montowanych na dachach budynków po rozbudowane elektrownie słoneczne. Przewody są w pełni bezhalogenowe, dzięki czemu mogą być bezpiecznie wprowadzane do budynków i nie stanowią zagrożenia dla ludzi podczas pożaru.

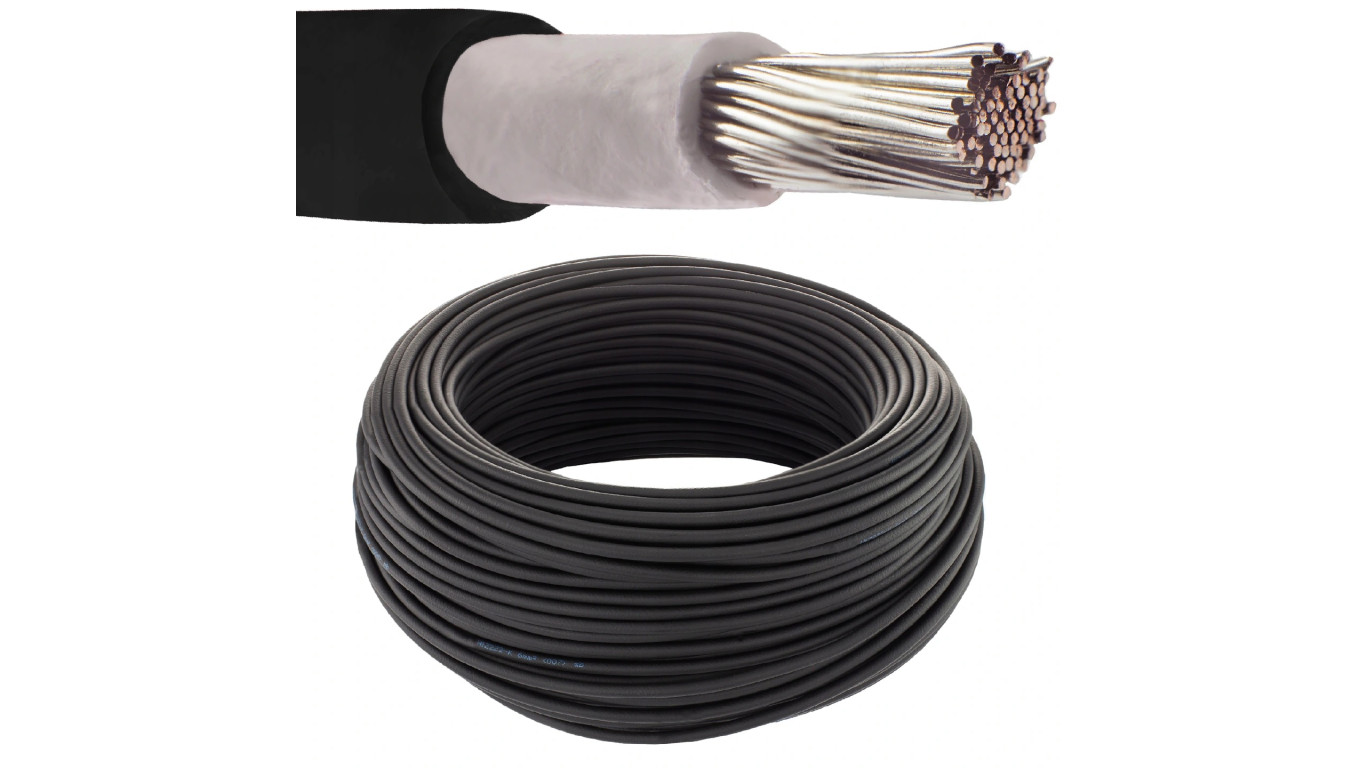

Konstrukcja przewodu:
Powłoka: sieciowane tworzywo bezhalogenowe
Kolor powłoki: czarny
Izolacja: sieciowane tworzywo bezhalogenowe
Kolor izolacji: biały
Żyła: elastyczna linka z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Parametry techniczne:
Napięcie znamionowe: 1,0/1,0 kV AC
Napięcie pracy: 1,5kV (1,8kV) DC, zgodny z EN 50618
Rezystancja izolacji: ok. 1000 MΩ/km
Napięcie probiercze badania 50Hz: 6500V (AC)
Znamionowy przekrój żyły: 4,00 mm²
Średnica zewnętrzna przewodu: 5,35 mm
Największa dopuszczalna średnica drutu w żyle: 0,31 mm
Nominalna grubość ścianki izolacji: 0,7 mm
Nominalna grubość ścianki powłoki: 0,8 mm
Max. rezystancja żyły przy 20°C: 5,09 mΩ/m
Min. rezystancja izolacji przy 20°C: 580 MΩ/km
Maksymalna temperatura żyły podczas pracy przewodu: +90°C
Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: -40°C
Minimalna temperatura układania przewodów: -25°C
Obciążalność prądowa: test zgodnie z EN 50618
Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
Odporność na promieniowanie UV: test zgodnie z normą EN 50618
Płomienioodporność: PN-EN 60332-1, LSOH
Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
Przewidywany okres eksploatacji: 25 lat
Przewody fotowoltaiczne – na co zwrócić uwagę?
Aby inwestycja, jaką jest instalacja fotowoltaiczna zwróciła się zgodnie z założeniami, wszystkie komponenty wchodzące w jej skład powinny zapewnić pełną sprawność elektryczną i odpowiednią wytrzymałość mechaniczną w ciągu ok. 25 lat.
Bardzo często inwestorzy wybierają jak najlepsze moduły oraz inwertery nie przywiązując większej wagi do przewodów, a to właśnie dzięki nim, będziemy cieszyć się sprawną i bezpieczną instalacją PV.
Do zastosowania w instalacjach PV przeznaczone są kable wykonane według rygorystycznej normy europejskiej EN 50618. Tylko odpowiednio wykonane przewody, które przeszły długotrwałe testy i posiadają certyfikat akredytowanego laboratorium spełnią tak wygórowane wymogi.
Przewody w pełni zgodne z w/w normą mogą nosić zharmonizowaną nazwę H1Z2Z2-K. Wszystkie inne przewody zwane przewodami fotowoltaicznymi, które coraz częściej są spotykanie na naszym rynku produkowane są wg norm zakładowych lub warunków technicznych opracowanych przez danego producenta i najczęściej nie mają potwierdzenia zgodności z w/w normą przez zewnętrzne laboratorium.
Przewód POLSKIEJ PRODUKCJI, wykonany z miedzi cynowanej!
Kabel solarny NEKU został wyprodukowany w całości w Polsce. W procesie produkcyjnym użyto najwyższej jakości materiałów, a finalny produkt został poddany wymagającej kontroli jakościowej. Poziom wykonania jest bezkonkurencyjny w stosunku do produktów sprowadzanych z Chin, czy Tajwanu.
Certyfikaty i normy:
Prezentowany przewód spełnia wymagania poniższych norm:
PN-EN 50618:2015-03
PN-EN 60228:2007
PN-EN 50575:2015-03/A1:2016-11 (CPR)
PN-EN 13501-6:2019 – klasa Dca
PN-EN 60332-1
PN-EN 61034-2
PN-EN 60754-2
DIN VDE 0295
LVD (2014/35/EU)
RoHS 2011/65/EC-RoHS-2
REACH (EC) 1907/2006
UL 854
Ponadto kabel został wyprodukowany w fabryce spełniającej wymagające warunki Systemu Zarządzania Jakością ISO 9001:2015. Zakres normy: produkcja i dostarczanie kabli i przewodów elektrycznych w izolacjach fluoropolimerowych, bezhalogenowych, przewodów o zastosowaniach specjalnych, przewodów do instalacji fotowoltaicznych oraz drutów miedzianych pokrywanych galwanicznie.
