Opis produktu

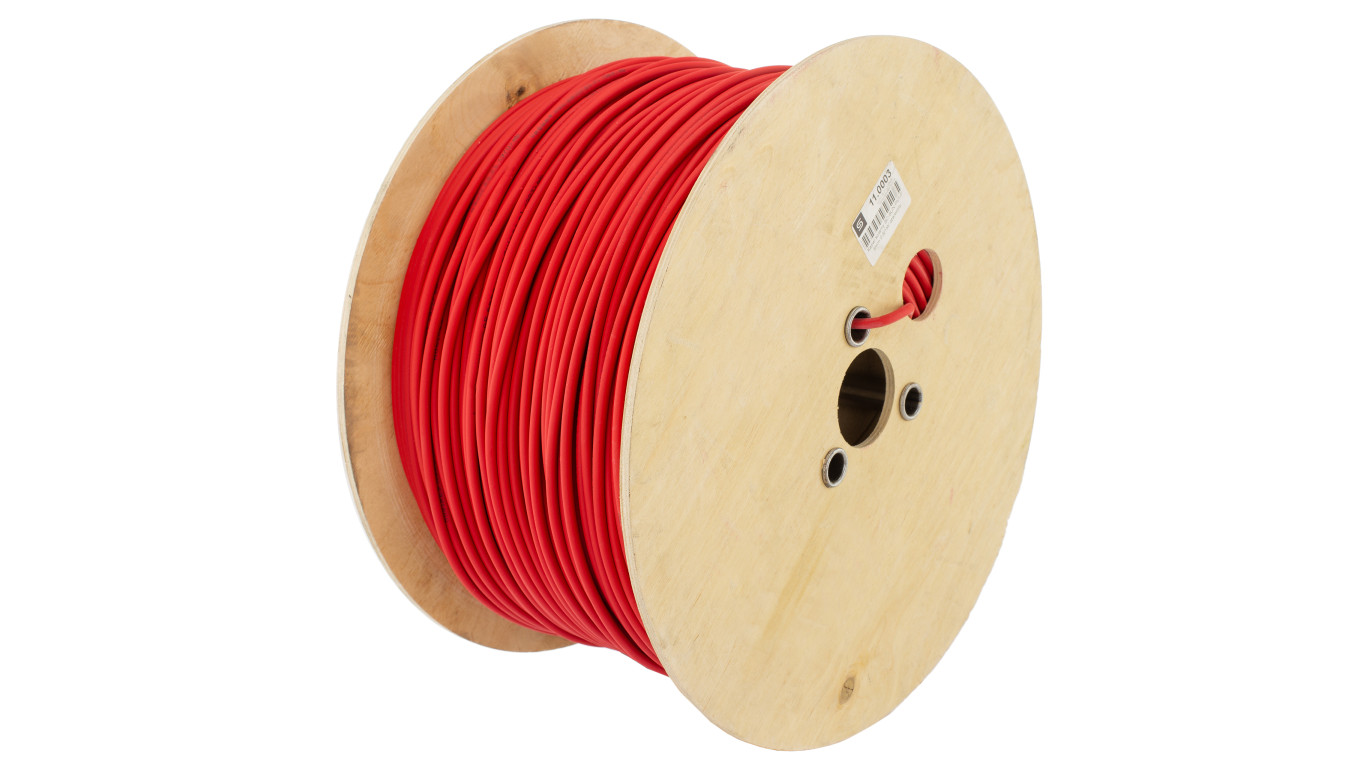

Wysokiej jakości przewód jednożyłowy do instalacji fotowoltaicznych z żyłą wielodrutową ocynowaną miękką, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego. Przewód spełnia rygorystyczne wymagania norm PN-EN 50618 oraz PN-EN 60228, a także posiada bardzo wysoką klasę reakcji na ogień – Dca (konkurencyjne przewody cechuje niższa klasa Eca). Wyprodukowany specjalnie pod zastosowania solarne (zharmonizowana nazwa H1Z2Z2-K). Można go użytkować zarówno wewnątrz, jak i na zewnątrz budynków.
Charakterystyka:
Producent: NEKU
Nominalne znamionowe: 0,6 / 1kV AC
Napięcie pracy: 1,5kV DC, zgodnie z EN 50618
Próba napięciowa: 4000V
Elastyczna żyła wykonana z ocynowanych miedzianych drutów
Niska emisyjność oraz toksyczność dymów (LSOH)
Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
Niska chłonność wody
Bardzo dobre własności mechaniczne
Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
Temperatura pracy: od -40°C do +90°C (+120°C/20.000h)
Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
Normy: PN-EN 50618:2015-03, PN-EN 60228:2007
Żywotność: 25 lat
Konstrukcja przewodu:
Powłoka: sieciowane tworzywo bezhalogenowe
Izolacja: sieciowane tworzywo bezhalogenowe, kolor biały
Żyła: elastyczna linka, z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295
Parametry techniczne:
Napięcie znamionowe: 0,6 / 1kV AC
Napięcie pracy: 1,5kV DC, zgodny z EN 50618
Rezystancja izolacji: 1000 MΩ/km
Napięcie probiercze badania 50Hz: 4000V
Znamionowy przekrój żyły: 4,00 mm²
Średnica zewnętrzna przewodu: 5,35 mm
Największa dopuszczalna średnica drutu w żyle: 0,31 mm
Nominalna grubość ścianki izolacji: 0,7 mm
Nominalna grubość ścianki powłoki: 0,8 mm
Min. rezystancja izolacji przy 20°C: 580 MΩ.km
Min. rezystancja izolacji przy 90°C: 0,58 MΩ.km
Minimalna temperatura otoczenia dla przewodów ułożonych na stałe: – 40°C
Maksymalna temperatura żyły podczas pracy przewodu: +90°C
Maksymalna temperatura żyły podczas pracy przewodu: +120°C/20000h
Obciążalność prądowa: test zgodnie z EN 50618
Odporność na ozon oraz warunki atmosferyczne: test zgodnie z normą EN 50618
Odporność na promieniowanie UV: test zgodnie z normą EN 50618
Płomienioodporność: wg DIN EN 60332-1, LSOH
Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
Certyfikaty i normy:
PN-EN 60228:2007
PN-EN 50618:2015-03
PN-EN 50575:2015-03/A1:2016-11
PN-EN 13501-6:2019 – klasa Dca
PN-EN 60332-1-2:2010
DIN VDE 0295
LVD (2014/35/EU)
RoHS 2011/65/EC-RoHS-2
REACH (EC) 1907/2006
