Opis produktu

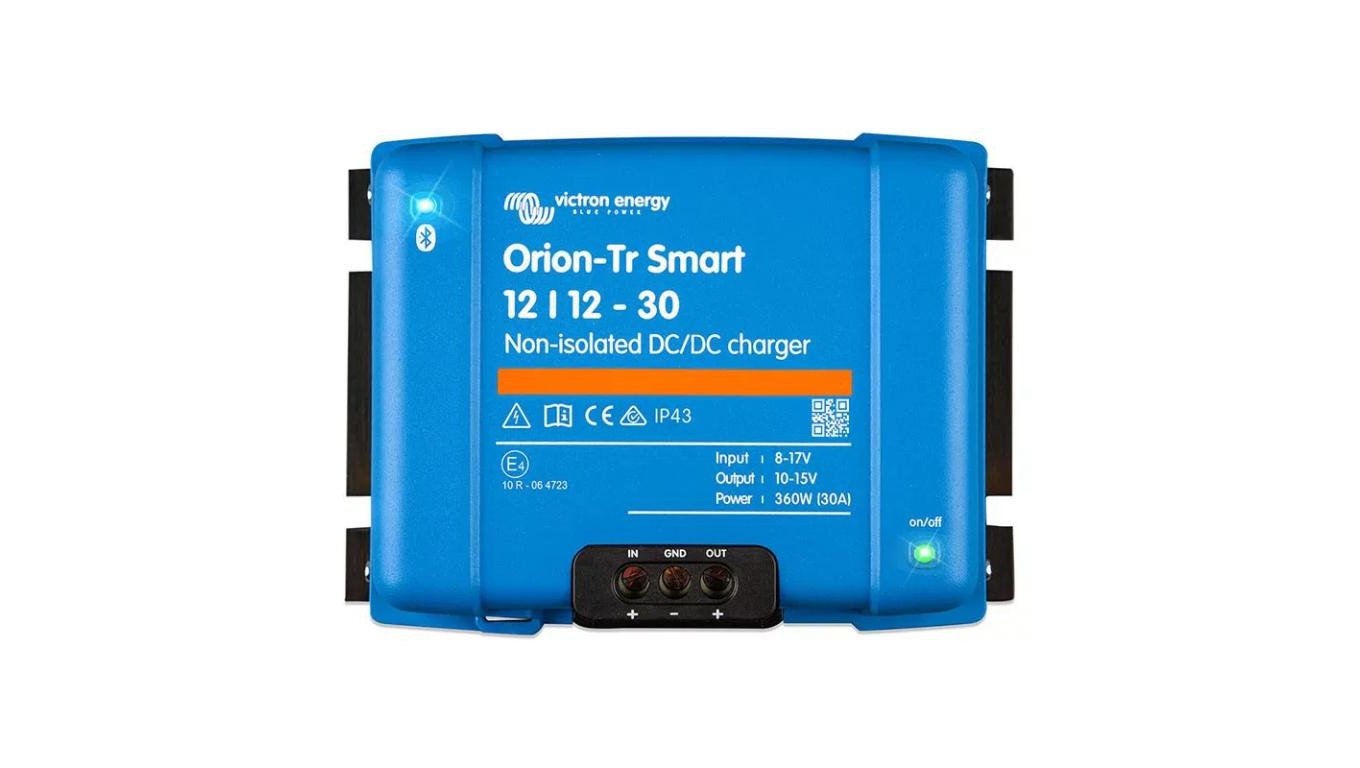

Orion-Tr Smart 12/12-30A
Non-isolated
Ładowarka Orion-Tr Smart DC-DC jest profesjonalną, adaptacyjną, 3-stopniową ładowarką DC na DC z wbudowanym układem Bluetooth. Przeznaczona do stosowania w instalacjach dwu-akumulatorowych w pojazdach lub łodziach, w których do ładowania akumulatora bytowego wykorzystywany jest alternator i rozruchowy. Urządzenie można monitorować i programować przez Bluetooth, oraz można nim zdalnie sterować za pomocą zdalnego wyłącznika. Ładowarki Orion-Tr Smart można używać w instalacjach 12 V lub 24 V, a nadaje się zarówno do akumulatorów ołowiowo-kwasowych, jak i litowych. Dostępne są modele o mocy nawet 400 W, a celem zwiększenia mocy wyjściowej można równolegle łączyć ze sobą nieograniczoną ilość urządzeń. Może pracować w temperaturze nawet 55°C, a pełną moc nominalną utrzymuje w temperaturze do 40°C.
Orion typu Non-Isolated posiadają wspólna masę. Oznacza to, że zarówno akumulator w komorze silnika jak i akumulator hotelowy podpięte są do tej samej masy. Urządzenie zapewnia jedno wyjście na wspólne masy oraz dwa plusy oddzielnych akumulatorów. Plus na wejście akumulatora w komorze silnika i plus na wyjście ładowanego akumulatora hotelowego.
Ładowarki Orion przeznaczone są do pracy 12/12V – 24/24V – 12/24V i 24/12V tak aby zapewnić ładowanie akumulatora hotelowego poprzez akumulator ulokowany w komorze silnika a więc przez alternator. Szeroka gama napięć oraz prądów umożliwia dopasowanie urządzenia do istniejącej instalacji w samochodzie.
PARAMETRY/MODEL
Orion-Tr Smart 12/12-30A Non-isolated
Zakres napięcia wejściowego
10-17 V
Wyłączenie przy podnapięciu
7 V
Restart przy podnapięciu
7,5 V
Nominalne napięcie wyjściowe
12,2 V
Zakres regulacji napięcia wyjścia
10-15 V
Tolerancja napięcia wyjściowego
+/- 0,2 V
Szum wyjścia
2 mV rms
Ciągły prąd wyjściowy przy nominalnym napięciu wyjścia 40 °C
30 A
Maksymalny prąd wyjściowy (10 s) przy nominalnym napięciu wyjściowym minus 20 %
40 A
Prąd wyjściowy zwarcia
60 A
Ciągła moc wyjściowa przy 25 °C
430 W
Ciągła moc wyjściowa przy 40 °C
360 W
Sprawność
87 %
Prąd wejściowy bez obciążenia
< 80 mA Pobór prądu w trybie czuwania < 1 mA Zakres temperatur roboczych -20 do + 55 °C (obniżenie 3 % na °C powyżej 40 °C) Wilgotność Max. 95 % bez kondensacji Złącze pr. stałego (DC) Zaciski przykręcane Maksymalny przekrój przewodu 16 mm² AWG6 Waga 1,8 kg Wymiary wys. x szer. x gł. 130 x 186 x 70 mm Klasa ochrony IP43 (podzespoły elektroniczne), IP22 (obszar połączenia) Bezpieczeństwo EN 60950 Emisja / Odporność EN 61000-6-3, EN 55014-1 / EN 61000-6-2, EN 61000-6-1, EN 55014-2 Dyrektywa motoryzacyjna ECE R10-5 Instrukcja obsługi
