Opis produktu
Podstawowe cechy produktu:
TYP: DC/AC
Napięcie zasilania: 120 do 350 (VDC)
Napięcie wyjściowe: 120 do 350 (VAC)
Moc maksymalna: 3.5 kW
Przebieg napięcia na wyjściu: Modyfikowany SINUS
Chłodzenie: Aktywne – wentylator
Przetwornica
ECO Solar Boost MPPT-3000 PRO

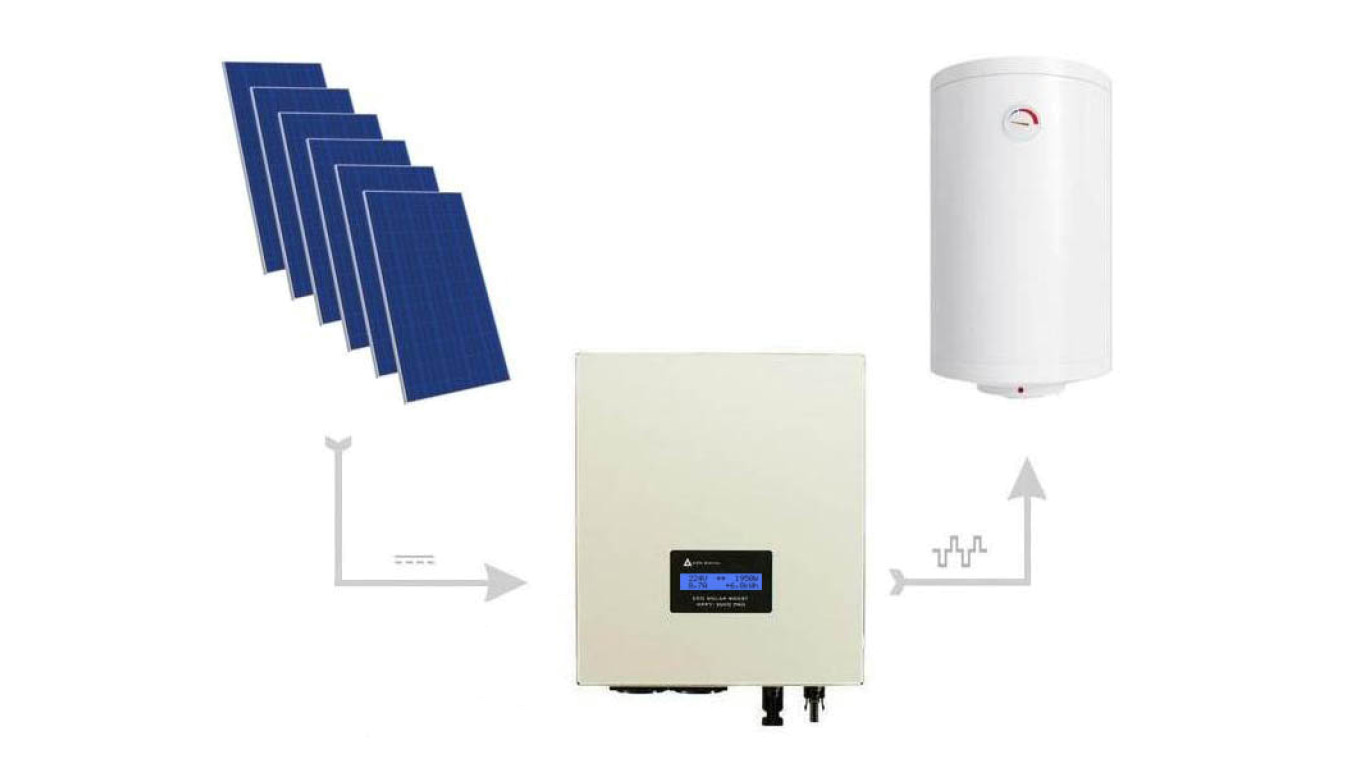

pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.
System jest prosty
, wymaga jedynie podłączenia odpowiedniej ilości
(od 4 do 9 sztuk) typowych paneli fotowoltaicznych
o napięciu roboczym około 35V lub odpowiedniej ilości innych, oraz odbiornika energii np.
bojlera elektrycznego, ogrzewanie podłogowe, itp
.
Przetwornica
ECO Solar Boost MPPT-3000 PRO
wyposażona jest w
wyświetlacz LCD
, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:
napięcie systemu paneli PV
prąd generowany przez panele PV
moc oddawana na wyjściu
całkowita energia wyprodukowana w dniu bieżącym
całkowita energia wyprodukowana w dniu poprzednim
całkowita wyprodukowana energia (mierzona od pierwszego włączenia)
Dodatkowo na wyświetlaczu prezentowane są w formie
komunikatów tekstowych bieżące zdarzenia
oraz wykryte nieprawidłowości.
Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy
zamieniony na prąd przemienny
, którym można już zasilać urządzenia grzewcze.
Maksymalna
moc sytemu to 3.5kW
, przetwornica posiada
wyjście priorytetowe numer “1”
oraz wyjście zależne numer “2”
.
Pozwala to na podłączenie
dwóch urządzeń grzewczych
np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej
funkcji MPPT
, przetwornica automatycznie przystosuje się do
mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była
maksymalna
.
UWAGA !
Urządzenia grzewcze z
regulatorami elektronicznymi
mogą być zasilane
tylko z wyjścia numer 1
.
Dane techniczne:
Dane techniczne
Napięcie wejściowe [VDC]: 120 do 350 (VDC)
Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
Moc maksymalna:
3.5 kW
Funkcja MPPT: TAK
Połączenie paneli PV: Szeregowe, lub szeregowo równoległe
Przebieg napięcia na wyjściu: Modyfikowany sinus
Wyjście VAC Nr 1: Priorytetowe
Wyjście VAC Nr 2: Zależne
Zabezpieczenie pod/nadnapięciowe: TAK
Zabezpieczenie termiczne: TAK
Zabezpieczenie przeciążeniowe: TAK
Temperatura pracy: -25°C ~ +55°C
Sprawność: >96%
Chłodzenie: Aktywne
Złącze zasilania: MC4
Gniazdo wyjściowe 230V: 2 x E (z bolcem)
Obudowa: Aluminium
Stopień ochrony (IP): IP21
Wymiary LxWxH [mm]: 320x272x96
Waga [kg]: 4.1 kg
