Opis produktu

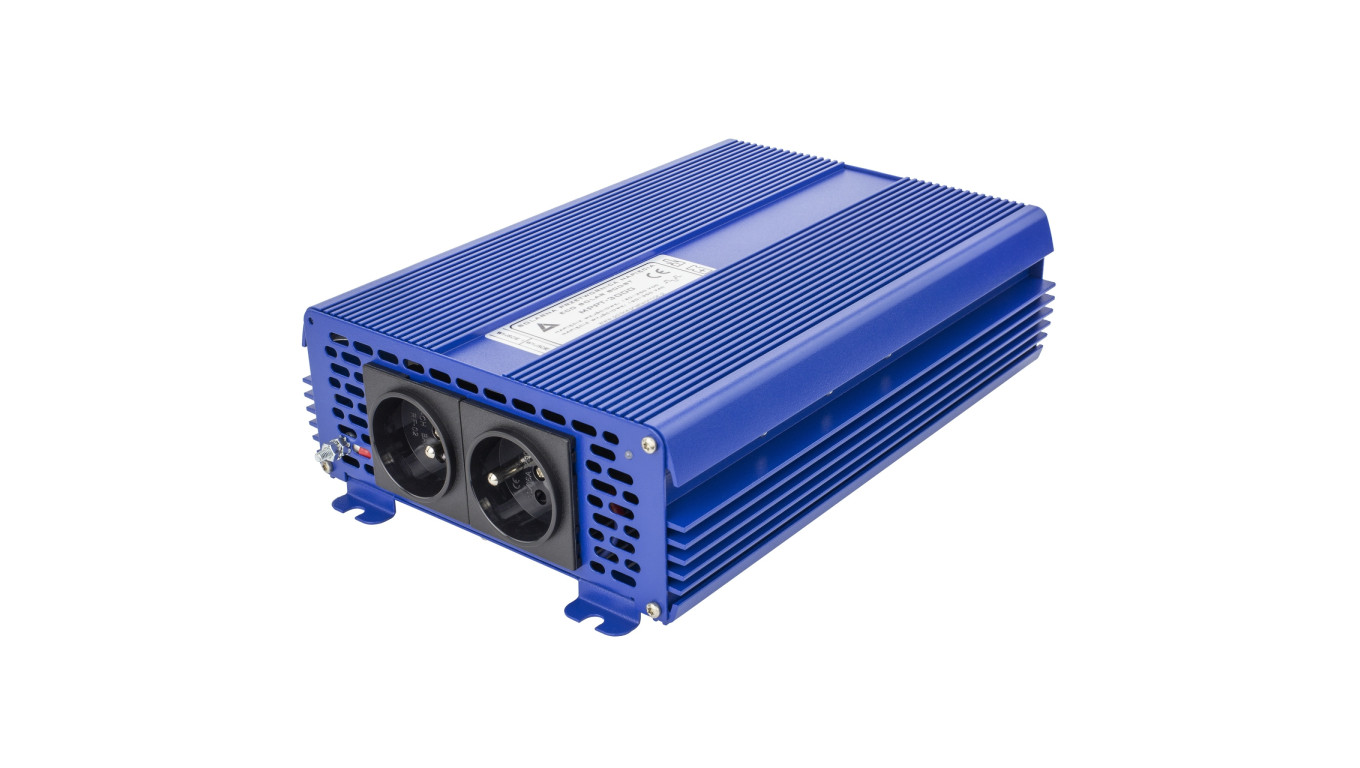

Przetwornica ECO Solar Boost
pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych
, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp. Przetwornica została zaprojektowana i wyprodukowana w Polsce z najwyższej jakości materiałów. Produkt został wyposażony w algorytm MPPT
maksymalizujący ilość energii pobieranej z paneli PV
oraz powodujący
automatyczne dopasowanie do mocy grzałki.
Charakterystyka:
Napięcie wejściowe: 120 do 350 (VDC)
Napięcie wyjściowe: 120 do 350 (VAC)
Maksymalna moc: 3000 W
Przebieg napięcia: sinus modyfikowany (wysoka stabilność pracy)
Funkcja MPPT
Połączenie paneli PV: szeregowe lub szeregowo równoległe
Zabezpieczenia:
przeciążeniowe, zwarciowe, termiczne, nadnapięciowe
Solidna, aluminiowa obudowa
Chłodzenie: aktywne (wentylator)
Minimalna średnica przewodu:
4 mm2
Rozstaw otworów montażowych: 275 x 120 mm
Opis działania
System jest prosty
, wymaga jedynie podłączenia odpowiedniej ilości
(od 4 do 9 sztuk) typowych paneli fotowoltaicznych
(250W – 330W), o napięciu roboczym około 32V lub odpowiedniej ilości innych, oraz odbiornika energii np.
bojlera elektrycznego, ogrzewanie podłogowe
. Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy
zamieniony na prąd przemienny
, którym można już zasilać urządzenia grzewcze. Maksymalna
moc sytemu to 3kW
, przetwornica posiada
wyjście priorytetowe “1”
, na którym zawsze jest napięcie oraz
wyjście zależne “2”
, które włączane jest gdy na wyjściu nr “1” nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia “1”.
Pozwala to na podłączenie
dwóch urządzeń grzewczych
np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej
funkcji MPPT
, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była
maksymalna
.
Bezpieczeństwo użytkowania
Przetwornice z serii ECO Solar Boost zostały wyposażone w
szereg zabezpieczeń
, dzięki czemu w przypadku przeciążenia wyjścia lub przegrzania, urządzenie to wyłączy się w bezpieczny sposób i nie spowoduje to jego trwałego uszkodzenia. W sytuacji
wykrycia nieprawidłowości
, przetwornica sygnalizuje brak możliwości dalszego, poprawnego działania poprzez miganie zielonej diody sygnalizacyjnej, znajdującej się na jej obudowie oraz sygnałem dźwiękowym. Wentylatory w urządzeniu włączają się automatycznie. W wypadku przegrzania się urządzenia,
wyłączy się ono automatycznie
, sygnalizując to ciągłym sygnałem dźwiękowym. Ponowne uruchomienie nastąpi automatycznie po osiągnięciu przez urządzenie właściwej temperatury.
Parametry techniczne:
Model: MPPT-3000
Napięcie wejściowe: 120 do 350 (VDC)
Napięcie wyjściowe: 120 do 350 (VAC)
Przebieg napięcia wyjściowego: modyfikowany sinusoida
Częstotliwość napięcia wyjściowego: 50 Hz
Maksymalna moc: 3000 W
Funkcja MPPT: tak
Połączenie paneli PV: szeregowe, lub szeregowo równoległe
Złącze zasilania (wejściowe): MC4 – 2szt
Gniazdo wyjściowe 230V: E (z bolcem) – 2 szt
Obudowa: aluminium
Wymiary: 290x190x80 mm
Waga: 2,4 kg
Zabezpieczenia i inne funkcje:
Zabezpieczenie przeciążeniowe: tak
Zabezpieczenie zwarciowe: tak
Zabezpieczenie termiczne: 80°C
Zabezpieczenie nadnapięciowe: tak
Temperatura pracy: -25°C ~ +55°C
Sprawność: >94%
Chłodzenie: aktywne (wentylator)
Stopień ochrony (IP): IP21
Polska produkcja
Przetwornica została w całości wyprodukowana i zaprojektowana w Polsce. W procesie produkcyjnym użyto
najwyższej jakości materiałów
, a finalny produkt został poddany
wymagającej kontroli jakościowej
. Kupując ten produkt wspierasz polską myśl technologiczną i rodzimy kapitał!
