Opis produktu

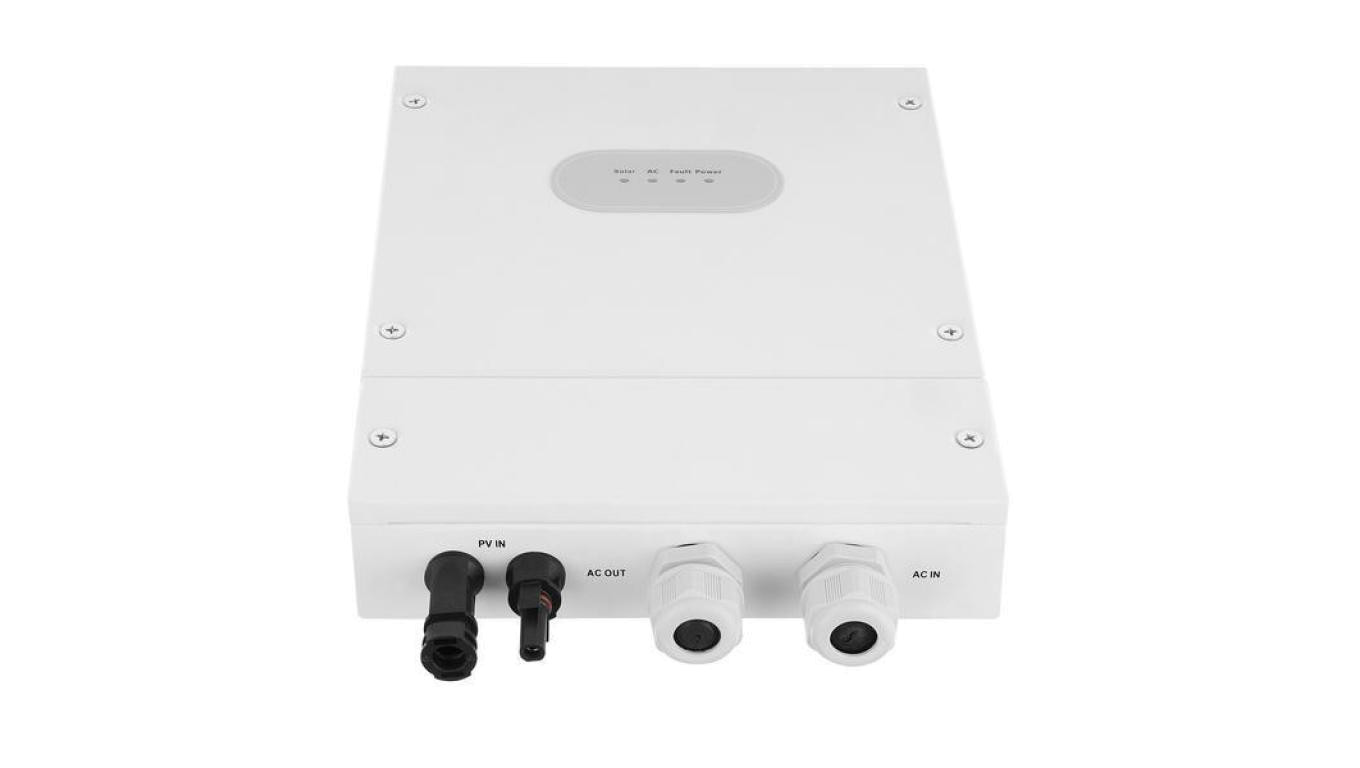

Przetwornica
ECO Solar Boost MPPT-4000 GRID
pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.
System jest prosty
, wymaga jedynie podłączenia odpowiedniej ilości
(od 4 do 9 sztuk) typowych paneli fotowoltaicznych
o napięciu roboczym od 32V do 50V lub odpowiedniej ilości innych, oraz odbiornika energii np.
bojlera elektrycznego, ogrzewanie podłogowe
.
Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy
zamieniony na prąd przemienny
, którym można już zasilać urządzenia grzewcze.
Maksymalna
moc sytemu to 4kW
, przetwornica posiada
wyjście AC
do którego podłączony jest odbiornik energii.
Dodatkowo przetwornice
wyposażona jest w przyłącze zasilania AC z sieci 230V
co w przypadku braku energii z systemu PV pozwala na zasilanie odbiorników bezpośrednio z sieci energetycznej.
Taki układ gwarantuje nagrzewanie wody w bojlerze również wtedy kiedy nie mamy możliwości pozyskania energii słonecznej z paneli PV. Dzięki zaimplementowanej
funkcji MPPT
, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była
maksymalna
.
Charakterystyka wejścia PV
Maksymalna obsługiwana moc systemu PV: 4000W
Maksymalny prąd wejściowy: poniżej 20A
Zakres napięcia wejściowego PV: 120 VDC – 350 VDC
Napięcie startowe: 160 VDC
Sprawność MPPT: > 99%
Charakterystyka wejścia AC
Maksymalna moc: 4000W
Nominalne napięcie zasilania: 230 VAC
Zakres napięcia zasilania z sieci: 180 VAC – 260 VAC
Prąd maksymalny: 20A
Charakterystyka wyjścia
Maksymalna moc: 4000W
Nominalne napięcie zasilania: 230 VAC
Zakres napięcia zasilania z sieci: 0 VAC – 260 VAC
Prąd maksymalny: 20A
Charakterystyka obciążenia
Inwerter przeznaczony jest wyłącznie do zasilania grzałek.
Moc grzałki nie powinna być większa niż 4000 W / 230 V, a jej rezystancja nie powinna być mniejsza niż 13 Ω.
Podłączenie silników skutkuje uszkodzeniem urządzenia.
Zalecana długość przewodu zasilającego pomiędzy urządzeniem a odbiornikiem nie większa niż 2m
Parametry mechaniczne
Wymiary: 250 x 155 x 80 mm
Waga: 3 kg
Klasa ochrony: IP65
