Opis produktu

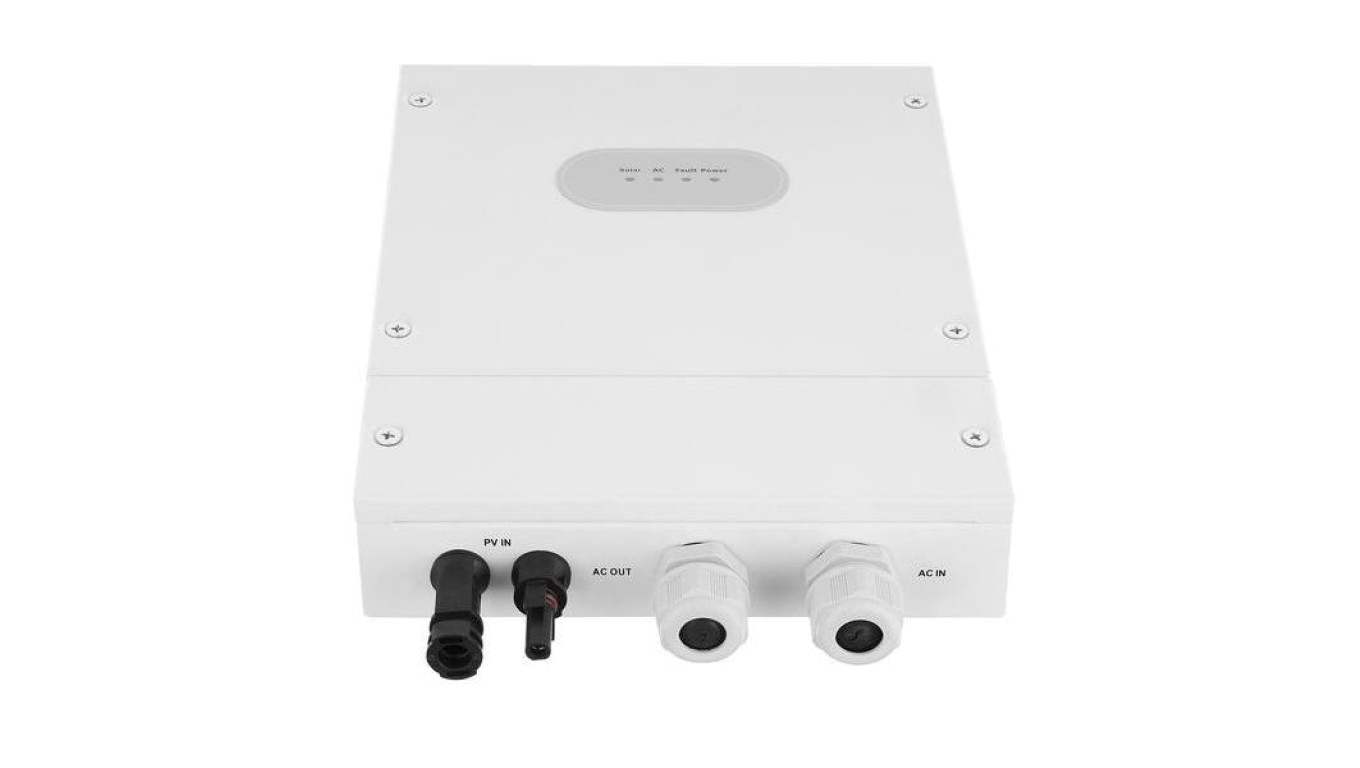

Przetwornica ECO Solar Boost pozwala na
bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania urządzeń grzewczych
, takich jak bojlery elektryczne, grzejniki, maty grzewcze, grzałki elektryczne itp.
Produkt został wyposażony w
algorytm MPPT
maksymalizujący ilość energii pobieranej z paneli PV oraz powodujący
automatyczne dopasowanie do mocy grzałki.
Jakie urządzenia zasila przetwornica Solar Boost?
Bojlery elektryczne
Grzejniki
Grzałki elektryczne
Maty elektryczne
Ogrzewanie podłogowe
Opis działania
System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości
(od 4 do 9 sztuk) typowych paneli fotowoltaicznych
, o napięciu roboczym od 32V do 50V lub odpowiedniej ilości innych, oraz odbiornika energii np.
bojlera elektrycznego, ogrzewanie podłogowe
.
Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy
zamieniony na prąd przemienny
, którym można już zasilać urządzenia grzewcze.
Maksymalna
moc sytemu to 4kW
, przetwornica posiada
wyjście
AC
do którego podłączony jest odbiornik energii. Dodatkowo przetwornica wyposażona jest w
przyłącze zasilania AC z sieci 230V
co w przypadku braku energii z systemu PV pozwala na zasilanie odbiorników bezpośrednio z sieci energetycznej.
Stopień ochrony IP67
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
ochrona przed dostępem do części niebezpiecznych drutem
ochrona pyłoszczelna
ochrona przed skutkami krótkotrwałego zanurzenia w wodzie (30 min na głębokość 0,15 m powyżej wierzchu obudowy lub 1 m powyżej spodu dla obudów niższych niż 0,85 m)
Dane techniczne:
Producent:
AZO Digital
Symbol:
AZO00D1337
Model:
MPPT-4000 GRID
Wymiary:
250 x 155 x 80 mm
Waga:
3 kg
Klasa ochrony:
IP67
Charakterystyka wejścia PV:
Maksymalna obsługiwana moc systemu PV:
4000W
Maksymalny prąd wejściowy:
poniżej 20A
Zakres napięcia wejściowego PV:
120 VDC – 350 VDC
Napięcie startowe:
160 VDC
Sprawność MPPT:
> 99%
Charakterystyka wejścia AC:
Maksymalna moc:
4000W
Nominalne napięcie zasilania:
230 VAC
Zakres napięcia zasilania z sieci:
180 VAC – 260 VAC
Prąd maksymalny:
20A
Charakterystyka wyjścia:
Maksymalna moc:
4000W
Nominalne napięcie zasilania:
230 VAC
Zakres napięcia zasilania z sieci:
0 VAC – 260 VAC
Prąd maksymalny:
20A
Charakterystyka obciążenia:
Inwerter przeznaczony jest wyłącznie do zasilania grzałek
Moc grzałki nie powinna być większa niż 4000 W / 230 V, a jej rezystancja nie powinna być mniejsza niż 13 Ohm
Podłączenie silników skutkuje uszkodzeniem urządzenia
Zalecana długość przewodu zasilającego pomiędzy urządzeniem a odbiornikiem nie większa niż 2m
