Opis produktu

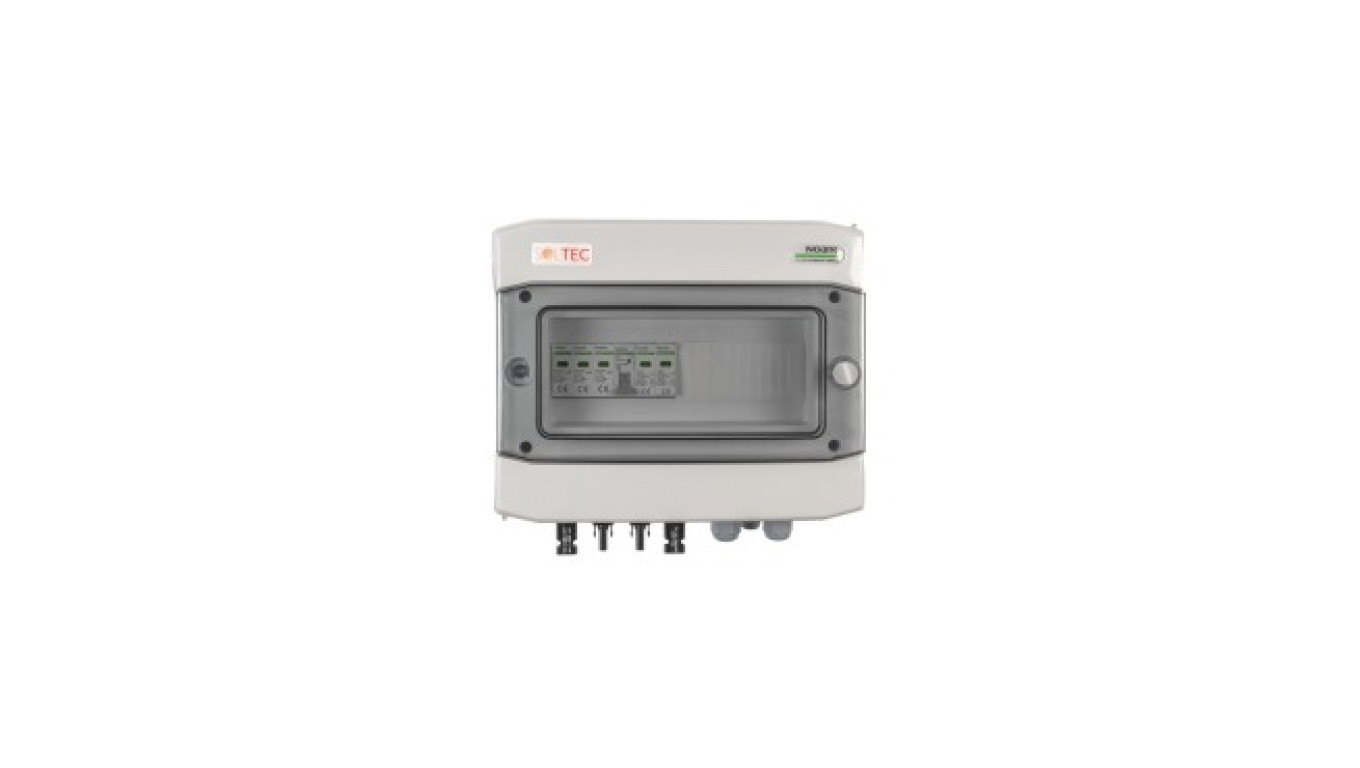

Rozdzielnica elektryczna ACDC T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Parametry elektryczne i mechaniczne obudowy:
Przeznaczona do montażu natynkowego
Wykonana zgodnie z normą EN 60670, EN 62208
Prąd znamionowy In 63 A
Stopień ochrony IP65
II klasa ochronności
Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
Próba rozżarzonym prętem: 650°C
Odporność na uderzenia: IK08
Temperatura pracy: -25°C – +60°C
Bezhalogenowy plastik do ponownego przetworzenia
Wyłącznik nadprądowy:
Charakterystyka B
Wykonany zgodnie z normą IEC/EN 60898-1
Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
Napięcie znamionowe łączeniowe 230 V AC
Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000 V:
PV T2 (Klasa II, Typ 2, C)
Wykonanie zgodne z 50539-11
Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
Maksymalny prąd wyładowczy Imax: 40 kA (8/20 μs)
Rozmiar: 3 moduły
Napięcie znamionowe łączeniowe Un: 1000 V
Termiczna funkcja ochrony
Opcjonalny styk pomocniczy informujący o stanie wkładki
Ogranicznik przepięć AC NOARK Ex9UE2 20 2P 275:
T2 (Klasa II, Typ 2, C)
Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
Napięcie pracy trwałej Uc: 275 V na fazę
Rozmiar 2 moduły
