Opis produktu

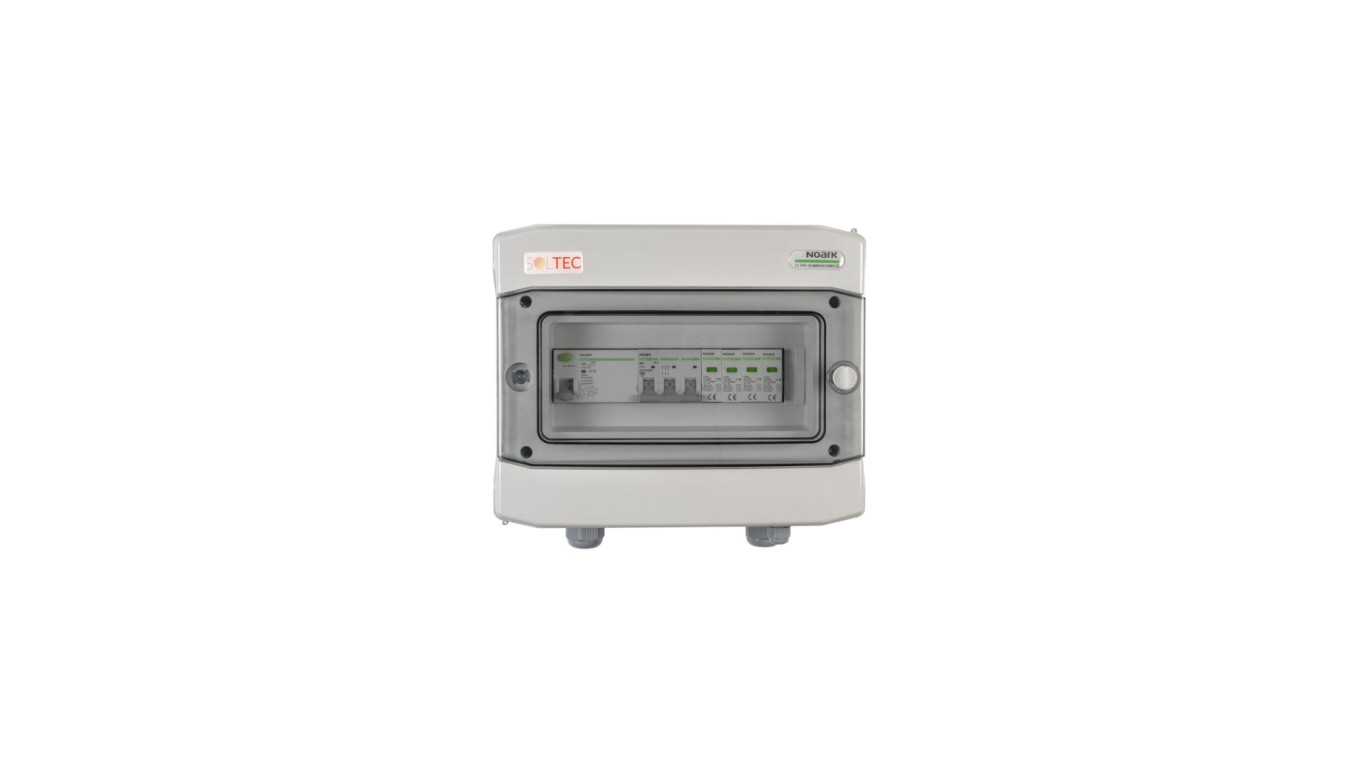

Rozdzielnica elektryczna AC T2 zapewnia pełną ochronę obwodów AC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.
Parametry elektryczne i mechaniczne obudowy:
Przeznaczona do montażu natynkowego
Wykonana zgodnie z normą EN 60670, EN 62208
Prąd znamionowy In 63 A
Stopień ochrony IP65
II klasa ochronności
Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
Próba rozżarzonym prętem: 650°C
Odporność na uderzenia: IK08
Temperatura pracy: -25°C – +60°C
Bezhalogenowy plastik do ponownego przetworzenia
Wyłącznik nadprądowy:
Charakterystyka B
Wykonany zgodnie z normą IEC/EN 60898-1
Znamionowa zwarciowa zdolność łączeniowa ICN: 6 kA
Napięcie znamionowe łączeniowe 230/400 V AC
Wyłącznik różnicowoprądowy Ex9L-N:
Typ wyłącznika: A
Prąd znamionowy: 40 A
Znamionowy prąd różnicowy: 100 mA
Liczba biegunów: 4
Wytrzymałość zwarciowa: 6 kA
Ogranicznik przepięć AC:
Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
Napięcie pracy trwałej Uc: 275 V na fazę
