Opis produktu
Regulatory
MPPT są ulepszoną wersją
klasycznych regulatorów ładowania.
Działają one w oparciu o wysokosprawną impulsową konwersję energii. Spełniają wszystkie podstawowe funkcje jakich wymaga się od regulatora ładownia, dodatkowo charakteryzując
szerokim zakresem napięć wejściowych
, zachowując przy tym wysoką sprawność przetwarzania energii.
Zastosowanie algorytmu MPPT czyli tzw. algorytmu szukania punktu maksymalnej mocy powoduje, że regulator w ciągły sposób sprawdza czy napięcie na panelu utrzymuje optymalną wartość. Dzięki czemu mamy gwarancję, że cały czas odbieramy tyle energii ile tylko panel jest w stanie w danej chwili zaoferować w zależności od obecnego nasłonecznienia.

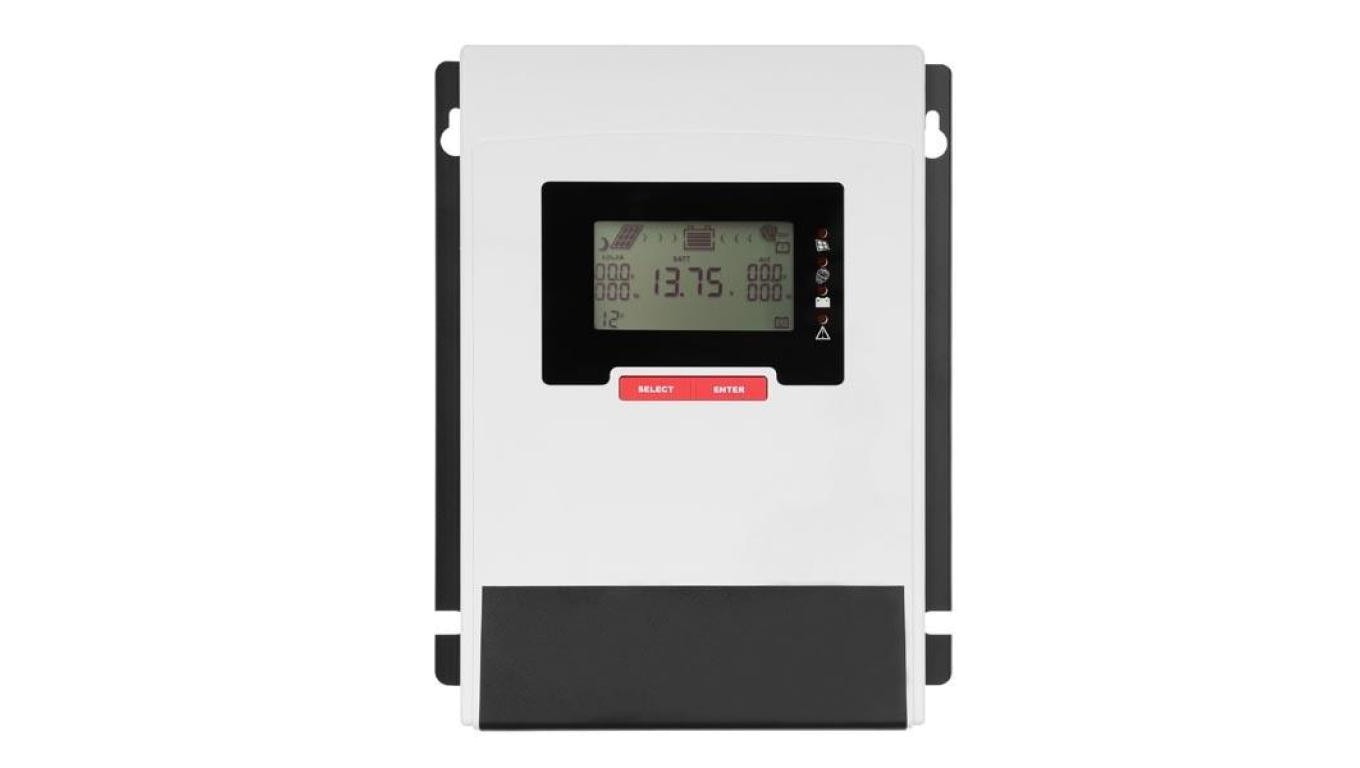

Regulator
MPPT PRO BC współpracuje
zarówno z szerokim wachlarzem akumulatorów kwasowo-ołowiowych jak również litowych, w tym
LiFePO4
. Dwa oddzielne złącza umożliwiają podłączenie dwóch niezależnych akumulatorów. Pierwszy z nich, rozruchowy, ładowany jest z alternatora (12V/24V), a drugi, zapasowy (12V), ładowany może być z paneli słonecznych, z alternatora lub z obu tych źródeł jednocześnie. Dzięki takiemu rozwiązaniu oba akumulatory są od siebie odseparowane, co zapobiega zbyt głębokiemu rozładowaniu akumulatora rozruchowego. W awaryjnych sytuacjach akumulator rozruchowy może zostać naładowany również z paneli słonecznych.
Relatywnie wysoki prąd wejścia PV (27A) pozwala zastosować np. dwa panele o napięciach do 55V połączone równolegle.
Całość można
łatwo konfigurować przy pomocy menu
widocznego na ekranie LCD oraz przycisków funkcyjnych.
Charakterystyka
Śledzenie maksymalnego punktu pracy (MPPT)
Regulacja napięciowa i prądowa
Wsparcie dla inteligentnych alternatorów (Euro 6)
Konfigurowalne w szerokim zakresie parametry ładowania akumulatora
Automatyczne załączanie po rozłączeniu
Wyświetlacz LCD wskazujący bieżące parametry pracy
Zewnętrzny czujnik temperatury akumulatora zapasowego (AGM)
Kompensacja spadku napięcia na przewodach akumulatora zapasowego
Awaryjne doładowanie akumulatora rozruchowego
Możliwość wyprowadzenia zewnętrznego włącznika
Licznik wyprodukowanej energii
Komunikacja przewodowa TTL
System zabezpieczeń
Przeładowanie akumulatora
Głębokie rozładowanie akumulatora
Ochrona przeciwzwarciowa
Zabezpieczenie przeciwprzepięciowe na wejściu panelu
Ochrona przed zbyt wysokim napięciem Uoc, gdy akumulator nie jest podłączony
Ochrona przed prądem zwrotnym do panelu nocą
Ochrona przed przegrzaniem i zbyt dużym obciążeniem
W zestawie
Regulator solarny MPPT-30 BC
Czujnik temperatury
Konektory DC
Przewód wykrywający przekręcenie stacyjki
Instrukcja obsługi w języku polskim
Gwarancja 2 lata
Dane techniczne obwodu akumulatora rozruchowego:
Znamionowe napięcie pracy: 12 V / 24 V
Obsługiwany zakres napięcia klasycznego alternatora: 13,2 – 16 V / 26,4 – 32V
Obsługiwany zakres napięcia inteligentnego alternatora: 12 – 16V / 24 – 32V
Maksymalne napięcie obwodu alternatora: 32 V
Maksymalny prąd obwodu alternatora: 35A
Napięcie ładowania w trybie awaryjnym: 13,8 V
Maksymalny prąd ładowania w trybie awaryjnym: 15 A
Dane techniczne obwodu akumulatora zapasowego:
Znamionowe napięcie pracy: 12 V
Zakres napięcia ładowania: 9 – 16 V
Prąd ładowania: 0 – 30 A (konfigurowalny)
Obsługiwany typ akumulatora: AGM / ŻEL / LiFePo4 / własne
Metoda ładowania: CC-CV-FL
Dane techniczne regulatora:
Maksymalne napięcie PV: < 55 V Zakres MPPT: 17 – 36 V Maksymalny prąd PV: < 27 A Moc całkowita: 400 W Efektywność MPPT: > 99 %
Sprawność: > 98%
Zużycie własne: ≤ 0,6 W
Chłodzenie: Pasywne
Temperatura pracy: -35 °C ~ +65 °C
Kompensacja temperaturowa: -3 mV/°C/2V (nie dotyczy akumulatorów litowych)
Zabezpieczenia: termiczne, przeciążeniowe, nadnapięciowe, podnapięciowe , ładowanie zwrotne PV
Auto-diagnostyka: TAK
Maksymalny przekrój przewodów: 13 mm² / 6 AWG
Komunikacja i zarządzanie: TTL
Stopień ochrony (IP): IP32
Wymiary DxSxW [mm]: 220 x 175 x 95 [mm]
Waga [kg]: 2,1 kg
Wymiary opakowania: 260 x 210 x 130
Waga brutto 2,6 kg
