Opis produktu

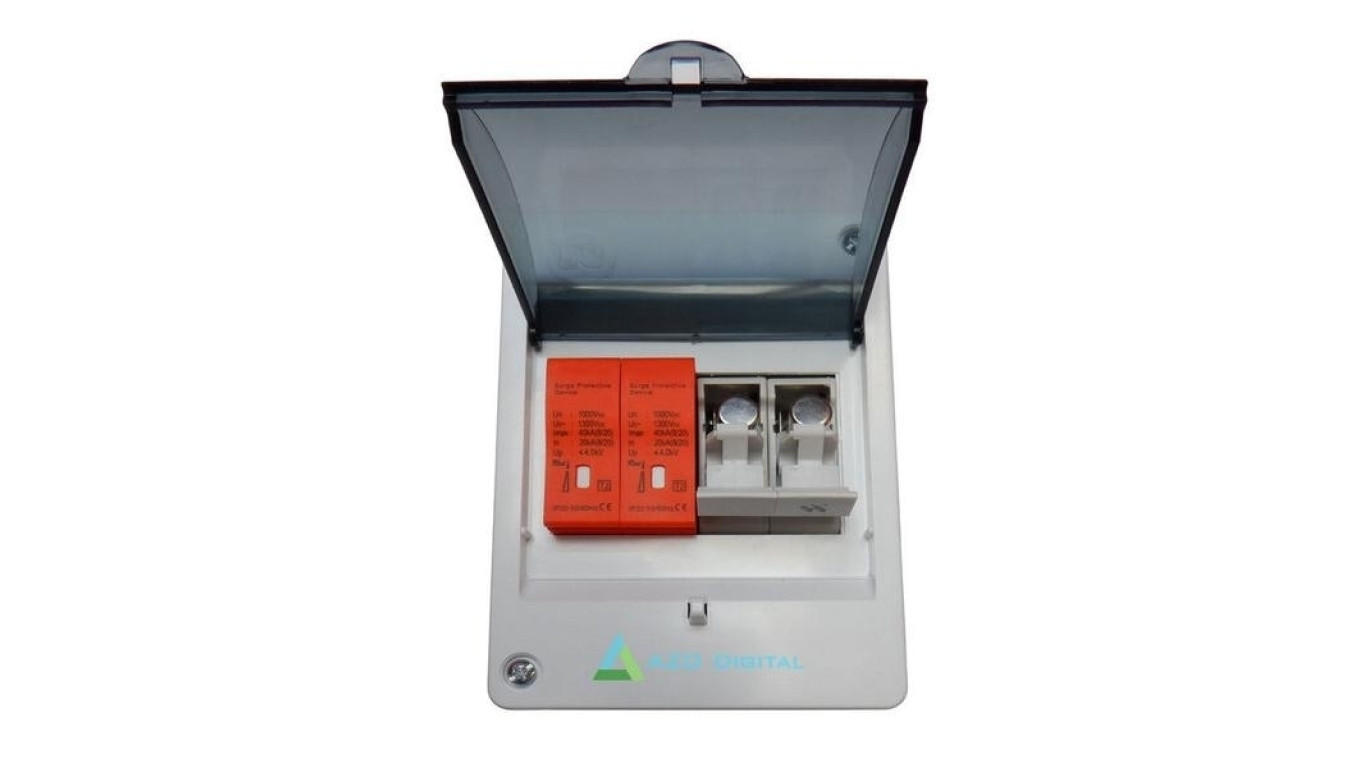

Kompletny zestaw zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych i innych prądu stałego wyposażony w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.
W skład zestawu wchodzą:
Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
Ogranicznik przepięć LKTD2 –PV1000
Obudowa natynkowa 4 torowa ABS z klapką
Dane techniczne:
Dane techniczne
Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową 33kA
prąd znamionowy do 32A
rozmiar wkładki bezpiecznikowej 10×38 mm
kategoria użytkowania DC-20B
wykonane zgodnie z IEC/EN 60947-3
napięcie znamionowe 1000 VDC
prąd znamionowy DC-20B 1000 VDC 32A
liczba biegunów 2
kategoria użytkowania DC-20B
zwarciowa zdolność łączeniowa 33kA
maksymalna strata mocy wkładek 4W
wymiary 36x83mm
montaż standardowa szyna TS-35mm
stopień ochrony IP20
temperatura pracy -30 +70stC
rozmiar wkładki bezpiecznikowej 10 X 38 mm
waga 0.14 kg
Ogranicznik przepięć LKTD2 –PV1000
wykonanie zgodnie z EN 50539-11
znamionowy prąd wyładowczy In 20 kA (8/20us) na moduł
maksymalny prąd wyładowczy imax 40 kA (8/20us)
maksymalne napięcie pracy trwałej UCPV 1000V DC
do uziemionych i nieuziemionych systemów fotowoltaicznych
wymienna wkładka
typ ogranicznika PV-T2 (klasa II, C, typ 2)
wykonanie wkładki MOV (warystor)
funkcja ochrony termiczna
tryb ochrony minus do PE, plus do PE, minus do plus
napięcie znamionowe łączeniowe Un 1000 VDC
maksymalne napięcie pracy trwałej 1300 VDC
maksymalne napięcie obwodu otwartego 1100 VDC
znamionowy prąd wyładowczy In (8/20us) 20 kA
maksymalny prąd wyładowczy Imax (8/20us) 40 kA
całkowity prąd wyładowczy Itotal (8/20us)40 kA
napięciowy poziom ochrony Up przy In< 4kV prąd upływu Ipf przy Uref DC< 50 uA prąd upływu Ipe przy Uref AC< 1 mA maksymalny prąd zwarciowy 1000 A liczba portów 2 typ systemu LV DC, uziemiony PV; DC, nieuziemiony system PV tryb ogranicznika podczas przeciążenia OCM szerokość 36 mm wysokość 83 mm montaż standardowa szyna TS-35mm stopień ochrony IP40, zaciski IP20 zacisk windowe, śruba M5 przekrój zacisków przyłączeniowych 2,5 – 25 mm2 moment dociskowy śrub zaciskowych2-3,5 Nm zastosowanie wewnętrzne klasa instalacji III temperatura otoczenia -5 +40 StC wysokość bezwzględna <= 2000m odporność klimatyczna 5 – 95% waga 0,24 kg
