Opis produktu
Oryginalne
złącza kablowe MC4 (wtyk i gniazdo)
nowej
generacji
przeznaczone do stosowania na kablu solarnym. Idealnie sprawdzą się w instalacjach fotowoltaicznych, m. in. do połączeń pomiędzy panelami.
Seria EVO2 jest
całkowicie
kompatybilna
z standardowaymi złączami MC4, ale można je montować w instalacjach o napięciu
1500V
. Dzięki nowej konstrukcji kontaktu elektrycznego oraz obudowy prąd nominalny jest prawie o
50% większy
w porównaniu do odpowiadającego złącza MC4.
Prezentowane złącza posiadają
certyfikaty TUV-Rheinland, UL, JET
oraz
stopień ochrony IP68
co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.
Charakterystyka:
Symbol:

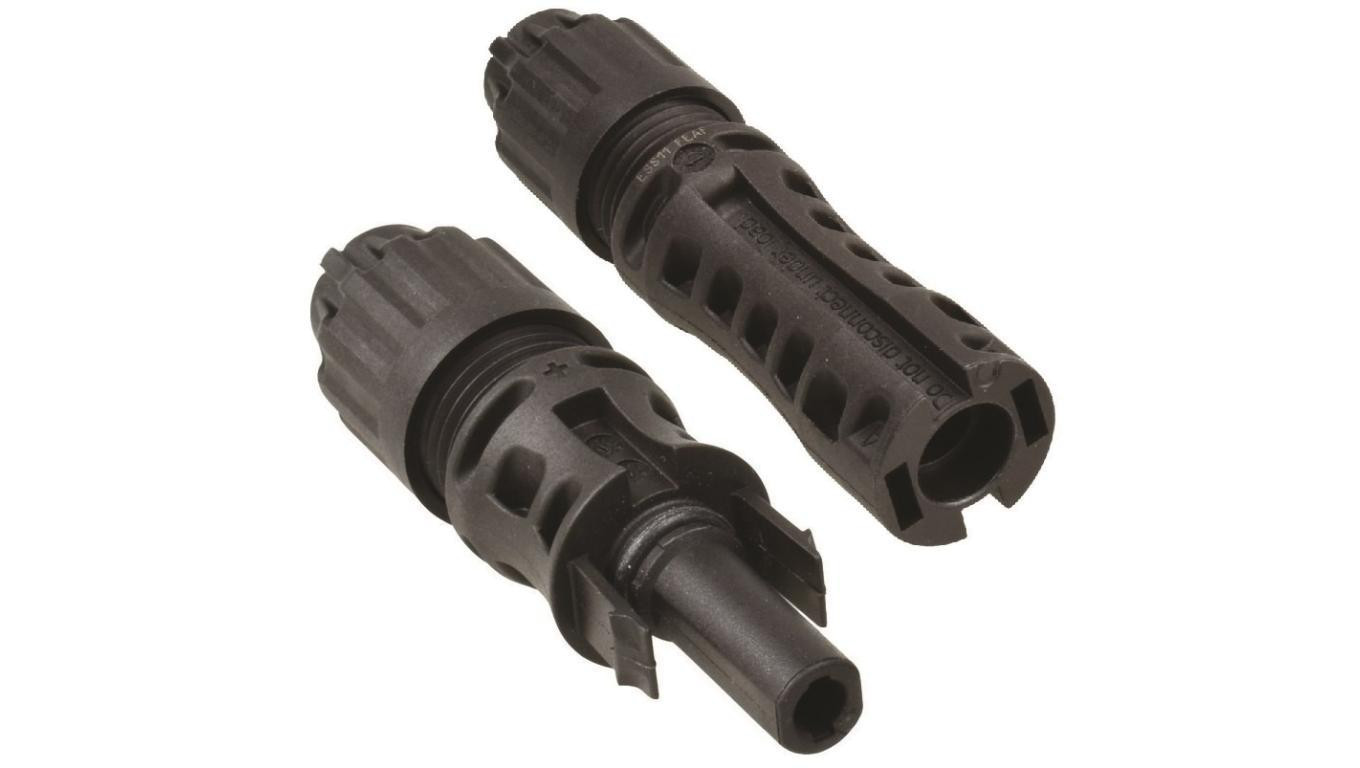

PV-KST4+KBT4-EVO
Rodzaj:
wtyk MC4 EVO2 + gniazdo MC4 EVO2
Napięcie pracy:
1500V DC (IEC) / 1500V DC (UL)
Prąd znamionowy
: 45/53A (TUV) / 35/50A (UL)
Przekrój przewodów:
4 – 6 mm² (12/10 AWG)
Średnica przewodów:
6,4 – 8,4 mm
Materiał styków:
miedź platerowana cyną
Izolacja:
poliamid PA
Temperatura pracy (TUV/UL):
-40°C do +85°C
Stopień ochrony:
IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
Technologia MULTILAM
o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza
Produkty Stäubli Multi-Contact
Prezentowany konektor jest
oryginalnym produktem
szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach.
Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.
Jak rozpoznać oryginalne złącza MC4?
Na obudowie wtyku (-) znajdują się wytłoczone napisy: z jednej strony “STOP”, a z drugiej “Do not disconnect under load”.
Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.
Stopień ochrony IP65 / IP68 (EN60529)
System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
ochrona przed dostępem do części niebezpiecznych drutem
ochrona pyłoszczelna
ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony – IP65
ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem – 1 metr pod wodą przez 1 godzinę) – IP68
Certyfikaty i normy
Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:
TUV-Rheinland wg normy IEC 62852:2014+A1 –
R60098495
UL według normy UL 6703 –
E349713
JET według IEC 61730-1:2004 –
1625-C4302-167
Odporność na sole zawarte w powietrz stopień intensywności 6 –
IEC 60068-2-52
Odporność na amoniak zawarty w powietrzu (TUV) –
Q60095359
Klasa palności –
UL94-VO
Dane techniczne:
Producent: Stäubli Multi-Contact
Symbol: PV-KST4-EVO 2/6II-UR + PV-KBT4-EVO 2/6II-UR
Rodzaj: wtyk MC4 EVO2 + gniazdo MC4 EVO2
Przekrój przewodu: 4 – 6 mm² (12 AWG – 10 AWG)
Średnica przewodu: 6,4 – 8,4 mm
Szerokość otworu zaciskania: 5,8 mm
Wymiary wtyku (długość x średnica Ø): 71,4 x Ø18,8 mm
Wymiary gniazda (długość x średnica Ø): 67,1 x Ø18,8 mm
System złączy / styków: Ø 4 mm / MULTILAM
Napięcie pracy (IEC 62852): 1500V DC
Napięcie pracy (UL 6703): 1500 V DC
Prąd znamionowy (IEC 62852): 45 A (4 mm²) / 53 A (6 mm²)
Prąd znamionowy (UL 6703): 35 A (4 mm²) / 50 A (6 mm²)
Napięcie próby: 16 kV 1500V DC
Zakres temperatur dla otoczenia (TUV/UL): -40°C do +85°C
Górna temperatura graniczna: 115°C
Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
Kategoria przepięciowa / stopień zanieczyszczenia: CAT III / 3
Klasa bezpieczeństwa: II
Rezystancja styków w złączu: ≤ 0,2 mΩ
Sposób zarabiania: zaciskanie
Materiał wykonania styków: miedź platerowana cyną
Izolacja: poliamid PA
