Opis produktu
Dane techniczne:
Klasa ochrony:
T1 T2
Wykonanie:
WATYSTOROWO-ISKIERNIKOWE
(MOV+GDT+MOV)
Przyłącza max:
35mm2
Maksymalne napięcie pracy:
Ucpv 1200 V DC
Prąd próbny:
In(8/20) 20 kA
Prąd max:
Imax(8/20) 40 kA
Prąd impulsowy na biegun:
Iimp(10/350) 12,5kA
Prąd impulsowy Itotal:
25kA
Napięciowy poziom ochrony:

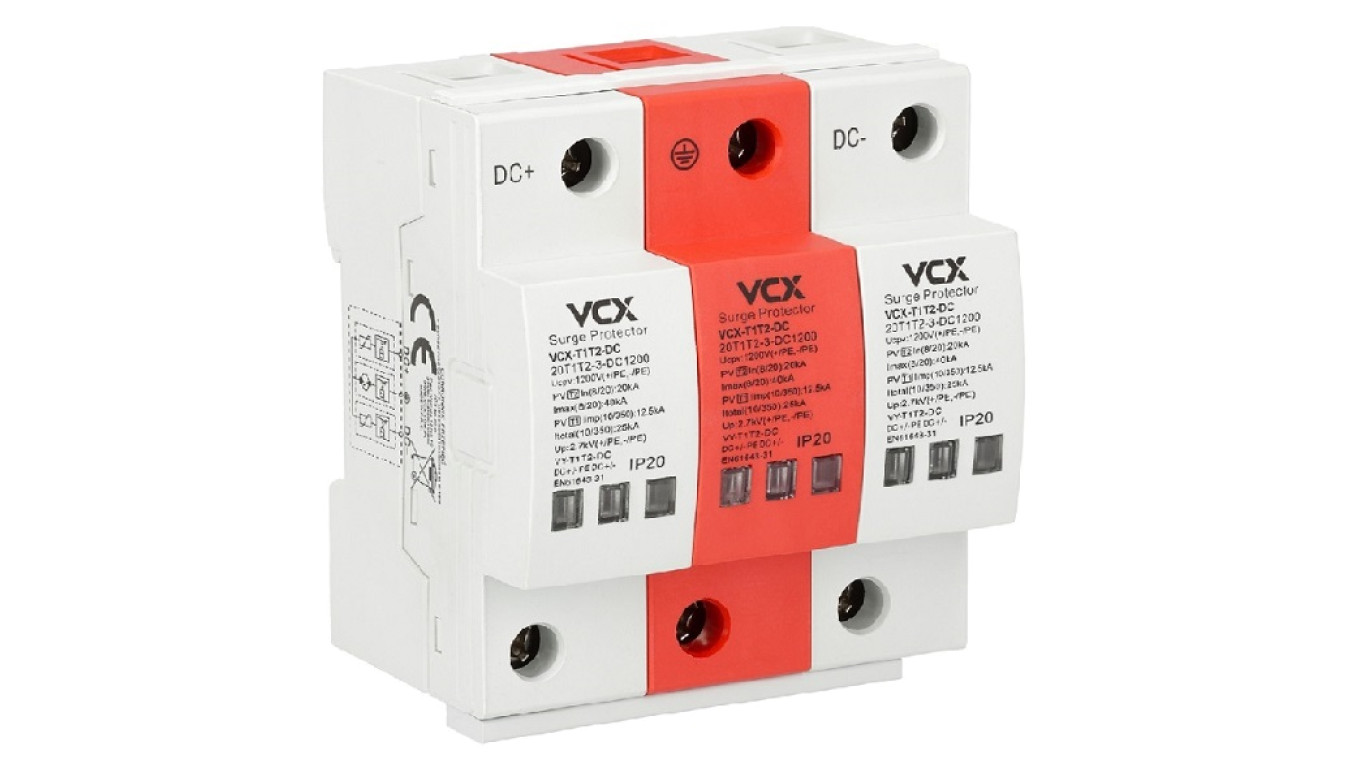

Up <2,7kV Temperatura składowania: -30/+70°C Temperatura otoczenia pracy: -30/+50°C Klasa szczelności: IP 20 VCXDC B+C 3P 1200V (T1T2) 25kA GDT posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1000VDC / 125A gG lub bezpiecznika 1000VDC / 40A typ C. Zastosowaliśmy w nim kombinację warystorów (MOV) w modułach DC+ oraz DC – oraz iskiernik gazowy (GDT) w module PE, przez co osiągnęliśmy wysokie parametry ogranicznika oraz skutecznie wyeliminowaliśmy powszechny problem starzenia się warystorów pod wpływem prądów upływu i prądu roboczego. Podniesione do 1200V DC napięcie pracy umożliwia zastosowanie w najbardziej wymagających instalacjach PV. Odporność na prąd impulsowy na poziomie Itotal 25kA, czyli Iimp(10/350) 12,5kA na każdy biegun zapewnia najwyższy poziom ochrony przeciwprzepięciowej.
